支承活塞及活塞杆的重量,并对活塞起导向作用,有用防止活塞杆的下沉或过度的径向跳动
![](/uploadfile/p7_01.jpg)

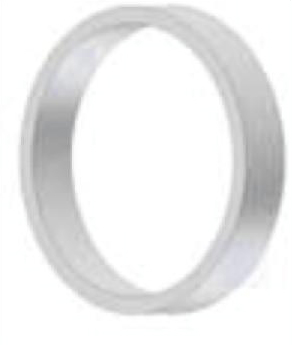

型式:YO-PR08
用途:当活塞运行到止点,支承环宽度越出气缸连续镜面,进入阀窝或扩孔时,必需采用无切口整环型式特点:由于环与环之间始终保持过盈配合,高压其它无法使其撑开,避免其越出气缸连续镜面后无法顺利返回
![](/uploadfile/p7_02.jpg)

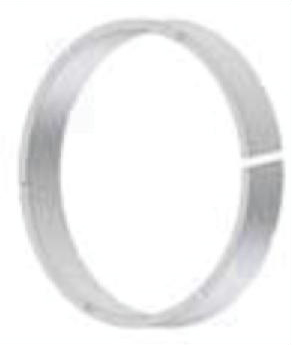

型式:YO-PR09
用途:斜切口设计,侧面带有卸压槽。可用于环的径向厚度有限的情况特点:1、易于安装
2、即使因气体力作用使环的切口转到下方,斜切口设计也能保证有足够的支承
![](/uploadfile/p7_03.jpg)
型式:YO-PR10
用途:可用于环的径向厚度有限的情况。侧面有卸压槽,直切口设计特点:易于安装
![](/uploadfile/p7_04.jpg)

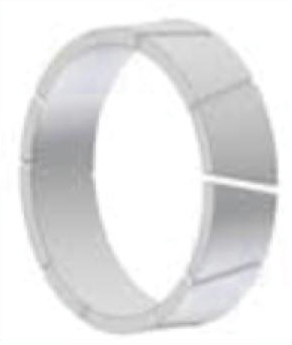

型式:YO-PR11
用途:标准支承环设计,广泛使用于各种工况特点:1、圆周面、侧面均布置有卸压槽,可以大大降低气体力对环的作用,延长使用寿命
2、斜切口设计,可以保证切口在正下方时,环也能有足够的支承面
3、易于安装
![](/uploadfile/p7_05.jpg)

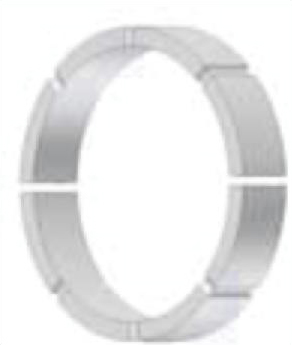

YO-PR12
用途:两瓣式设计,常在小缸径中使用特点:侧面及圆周面带有卸压槽
